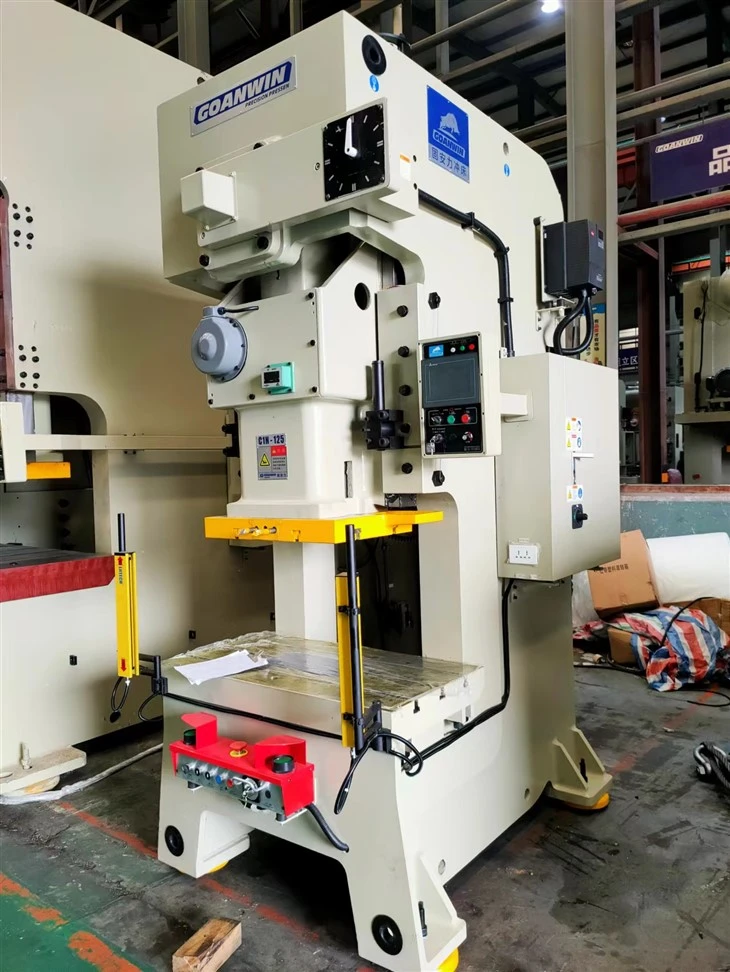

この C フレーム機械式クランク プレスは、ブランクまたはコイル ストックを使用して、高速シングル ストローク レートまたは連続モードで小型部品をスタンピングするように設計されています。 C1N 金属スタンピング プレスは、世界クラスのプレスに期待されるすべての機能を非常に競争力のある価格で提供し、無制限の長期保証期間が付いています。
特徴
高トルク、低騒音のクラッチとブレーキ。
たわみの少ない高剛性フレーム。
高精度伝達ギアと高剛性クランクによりプレスの長寿命と精度を実現します。
強制給油システムとデフォルトのモニターにより、動作の信頼性が保証されます。
ユーザーフレンドリーな設計と電気制御システムにより、高い自動化互換性が実現します。
高速応答の油圧過負荷保護システムは、トン数過負荷の圧力を軽減し、プレスを直ちに停止し、プレスと金型を損傷から保護します。
以下の C1N シリーズ ギャップ フレーム プレスの仕様を確認してから、お客様の用途に適した機械プレスを特定する際のサポートについてお問い合わせください。
Goanwin プレスは、幅広い SPM、ストローク、定格点 (BDC)、ベッド、その他の仕様や寸法を満たすようにカスタマイズできます。
技術データ
| モデル | C1N-15 | C1N-25A | C1N-25 | C1N-35 | C1N-45 | C1N-60 | C1N-80 | C1N-110 | C1N-160 | C1N-200 | C1N-260 | C1N-315 | C1N-400 | ||||||||||||
| V型 | V型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | |||
| 容量 | トン | 15 | 25 | 25 | 35 | 45 | 60 | 80 | 110 | 160 | 200 | 260 | 315 | 400 | |||||||||||
| 定格トン数ポイント | ミリメートル | 1 | 3.2 | 3.2 | 1.6 | 3.2 | 1.6 | 3.2 | 1.6 | 4 | 2 | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 8 | 4 | 8 | |
| 1分あたりのストローク | 変数 | SPMの | 120~180 | 60-140 | 60-140 | 130-200 | 40-120 | 110-180 | 40-100 | 100-150 | 35-90 | 80-120 | 35-80 | 80-120 | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-40 | 40-50 | 20-35 |
| 修理済み | SPM | 130 | 110 | 110 | 85 | 75 | 65 | 65 | 50 | 35 | 35 | 30 | 30 | 30 | |||||||||||
| 脳卒中 | ミリメートル | 60 | 80 | 60 | 30 | 70 | 40 | 80 | 50 | 120 | 60 | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 250 | 150 | 300 | |
| ダイハイト | ミリメートル | 200 | 195 | 200 | 215 | 220 | 235 | 250 | 265 | 310 | 340 | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 500 | 550 | 550 | |
| スライド調整 | ミリメートル | 50 | 50 | 50 | 55 | 60 | 75 | 80 | 80 | 100 | 110 | 120 | 120 | 120 | |||||||||||
| スライドエリア | mm | 300x230x50 | 300x230x50 | 300x230x50 | 360x250x50 | 400x300x60 | 500x360x70 | 560x420x70 | 650x470x80 | 700x550x90 | 850x630x90 | 950x700x100 | 950x700x100 | 1050x840x100 | |||||||||||
| ボルスターエリア | mm | 680x300x70 | 680x300x70 | 680x300x70 | 800x400x70 | 850x440x80 | 900x500x80 | 1000x550x90 | 1150x600x110 | 1250x800x410 | 1400x820x160 | 1500x840x180 | 1500x840x200 | 1800x950x200 | |||||||||||
| シャンク穴 | ミリメートル | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø50 | Ø50 | Ø50 | Ø65 | Ø65 | Ø65 | Ø65 | Ø70 | |||||||||||
| メインモーター | kw.pの | 2.2x6 | 4x4 | 4x4 | 4x4 | 5.5x4 | 5.5x4 | 7.5x4 | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | 37x4 | |||||||||||
| スライド調整装置 | 手動操作 | 電気駆動 | |||||||||||||||||||||||
| 空気圧 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||||
| プレスの精度 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | GB(JIS)1級 | ||||||||||||
| プレス寸法 | ミリメートル | 1236x856x1920 | 1280x850x2200 | 1280x850x2200 | 1380x900x2400 | 1600x950x2500 | 1600x1000x2800 | 1800x1180x3000 | 1900x1300x3200 | 2300x1400x3800 | 2615x1690x4075 | 2780x1850x4470 | 2780x1850x4500 | 3250x2150x4600 | |||||||||||
| ダイクッション容量 | トン | - | - | - | 2.3 | 2.3 | 3.6 | 3.6 | 6.3 | 10 | 14 | 14 | 14 | 14 | |||||||||||
| ダイクッションストローク | ミリメートル | - | - | - | 50 | 50 | 70 | 70 | 80 | 80 | 100 | 100 | 100 | 100 | |||||||||||
| ダイクッション有効面積 | mm² | - | - | - | 300x230 | 300x230 | 350x300 | 450x310 | 500x350 | 650x420 | 710x480 | 810x480 | 810x480 | 810x480 | |||||||||||
